CTC - Modul - Konzept

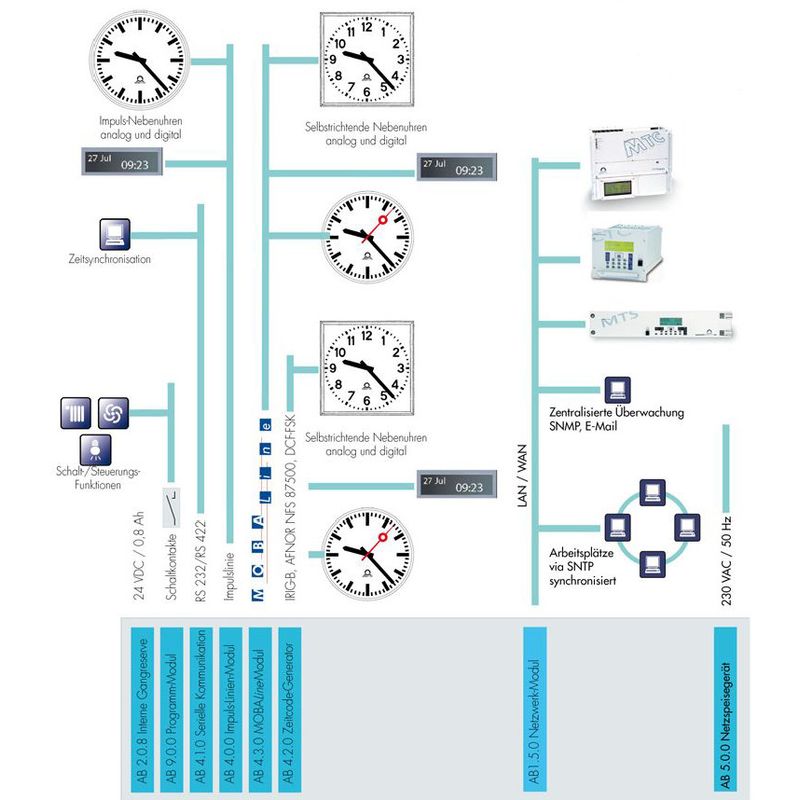

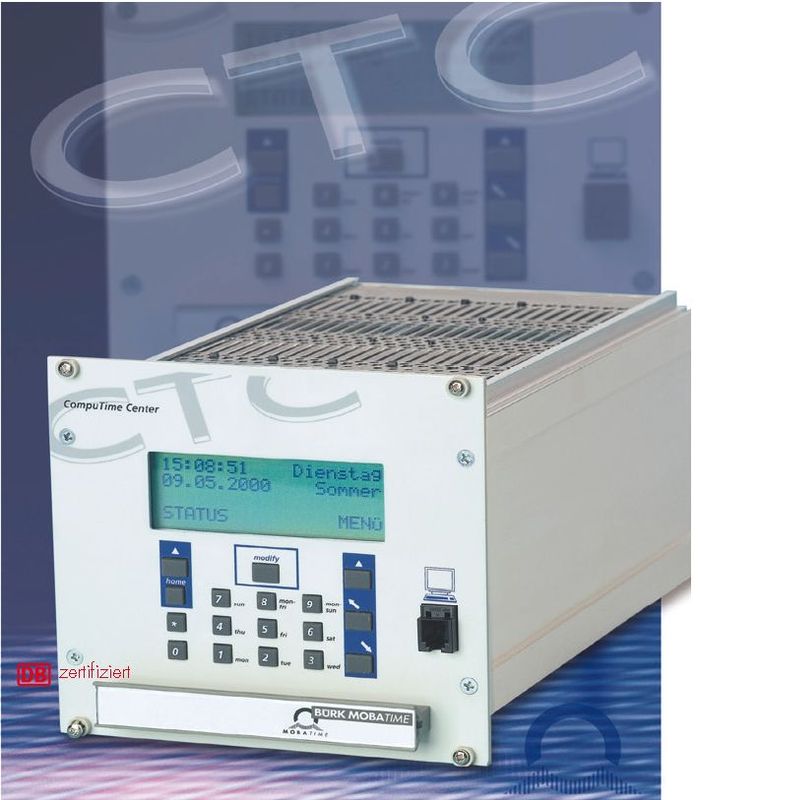

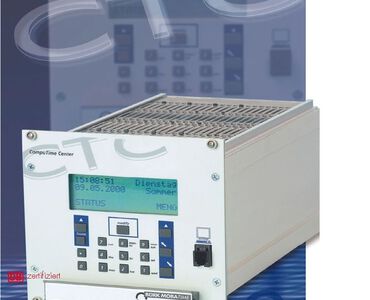

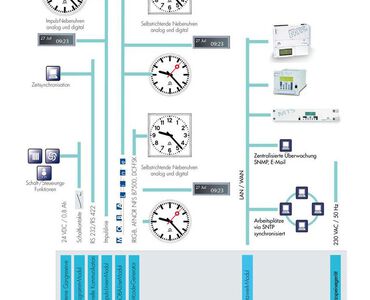

CompuTime Center CTC ist ein Mikroprozessorsystem mit gepuffertem RAM und Echtzeituhr (RTC). Es ist in 19"-Technik aufgebaut und verfügt über ein beleuchtetes, alphanumerisches Display mit 4 x 20 Zeichen, Eingabetastatur sowie Anschlußbuchse für externe Programmdaten-Übertragung. 2 serielle Schnittstellen (RS 232/RS 422), einen potentialfreien Alarmkontakt, DCF-Zeitcode-Ein- und Ausgang, 3 Eingänge für externe Sensoren - Dämmerung, Temperatur, Feuchtigkeit usw. -, Flash-Speicher für Mikroprozessor-Software und Konfiguration. Von den 5 Steckplätzen des Frames ist der Platz A für die Netzteile gemäß AB 5.0.x und der Platz E für die interne Gangreserve gemäß AB 2.0.8 fest belegt. Die mittleren 3 Steckplätze B, C und D sind für eine individuelle Modul-Konfiguration reserviert.
Der CTC - Betriebstemperaturbereich liegt bei ± 0°C bis +50°C, max. 90% rel. Feuchtigkeit (nicht kondensierend).
CTC ist CE-konform nach EN 50081-1, EN 61000-6-2, EN 50121-4, EN 60950 und DB zertifiziert.
...weitere CTC-Vorteile
PC-Link
Windows-Anwendung zum Editieren und Herunterladen von:
- Schaltprogrammen
- Zeitzonen-Tabellen
- Software-Update
- Serielle Telegramme
- Konfiguration (Netzwerk-Modul)
Bedienerfreundlich
Einfache und komfortable Benutzerführung.
Die Zeitdienststation erkennt ihre spezifische Konfiguration vollautomatisch und informiert den Anwender entsprechend über das 4-zeilige, beleuchtete Display
Weltzeit-Uhr/-Verteilung
Jeder Ausgang kann einer der 100 Zeitzonen - in Zeitzonentabelle hinterlegt - zugeordnet werden, zur Bestimmung von:
- Zeit - Offset zu UTC (Universal Time Coordinated).
- Sommer- / Winterzeit - Umschaltung.
- Ansteuerung der Zeitzonenanzeigen wahlweise mit polarisierten Minutenimpulsen oder über MOBALine-Technik
Es besteht dadurch die Möglichkeit eine Weltzeit-Hauptuhr mit beliebig vielen Zeitzonenanzeigen in analoger und digitaler Form zu schaffen.
